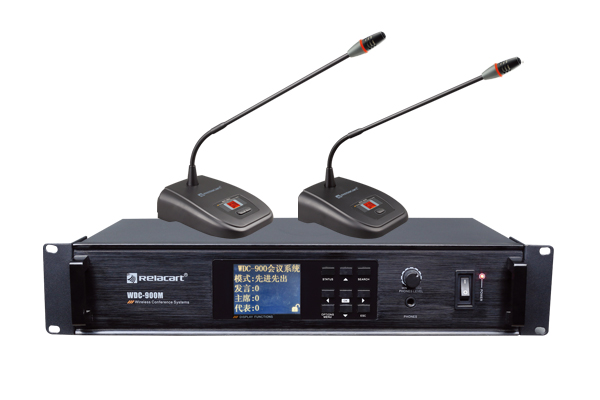

WDC-900  2.4G数字无线会议讨论系统

力卡推出国内无线会议讨论系统WDC-900，具有专业的外观设计、完美的电路构成以及稳定的功能特性，可与力卡的VTS-1000自动视频跟踪系统、中控系统配合使用，实现功能性多样化的现代高科技会议。

本无线会议讨论系统的工作在UHF频段和2.4GHz频段，高保真的线路设计，可产生高品质的声音效果。系统具有抗干扰保护，能有效地阻隔环境中的电脑、移动电话和蓝牙等无线设备的影响。

独具的简易安装，轻松快速，并对安装场所无任何影响的卓越优势，特别是针对历史博物馆、古建筑等历史文化的建筑物的安装或布置，使用者不用担心对古建筑造成损坏，因不需布线，也不必钻孔，为苛刻复杂的应用场合提供了专业完美的解决方案。

本无线会议讨论系统全面适用于地方政府部门、企业会议室、商务会场以及国际会议中心等。

基本功能：

•2.4GHz无线传输频段。

•具有自动搜索频道功能。

•具备16组频段供用户选择。

•控制多达273个无线讨论单元，2个主席单元，并能达到最多4个无线单元同时发言。

•明亮的LCD液晶显示操作屏幕，配有中英文语言菜单选择，功能完美，操作简便。

•超强的抗干扰功能，能有效阻隔环境中的电脑设备、移动电话和蓝牙设备等的影响。

•具备天线接口，与力卡的天线系统配合使用，传输信号特强。

•具有耳机监听功能。

•在同一建筑物内可安装任意多套无线会议系统。

•适用于桌面或机架安装的19英寸(2U)机体。

•方便携带的提手。

•可以轻松搭建一个临时系统，美观整洁，对安装场所没任何影响。

•与VTS-1000自动视频跟踪系统配合使用，实现会议自动视频跟踪功能。

•具有3种会议操作模式供选择：

---限时模式：只允许一个发言者，并可设置限定发言单元的时间；当限定发言时间完毕后，将被其他代表单元抢去发言。

---申请模式：代表单元的发言需由主席单元或操作者批准，在此模式下，主席单元始终保持工作状态。

---先进先出模式：达到开机数量后，最先开启的发言单元将被后来的单元取代发言。

•配备RS-232接口，可连接各种中控设备。

技术指标：

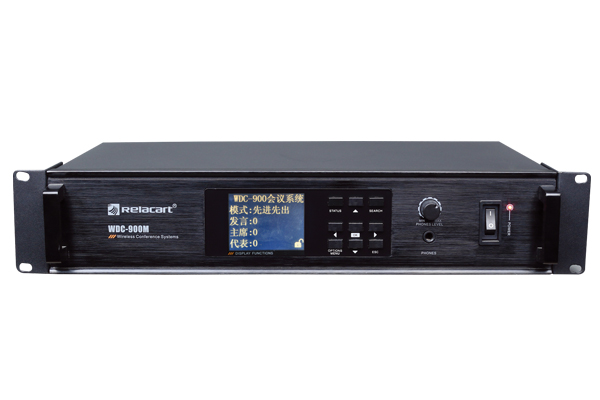

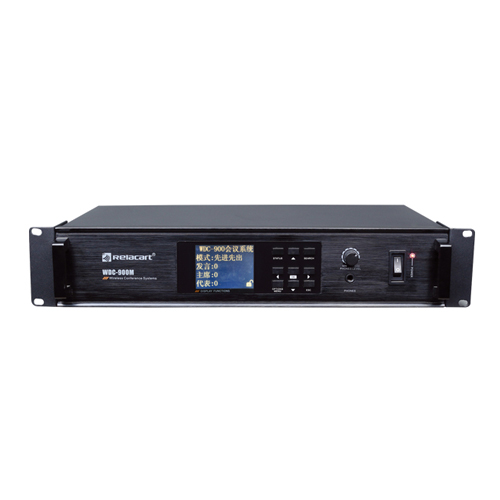

WDC-900无线会议中央控制主机

机箱规格：EIA标准2U

电源：110-220V AC  50/60Hz

音频载波频率范围：UHF554MHz~936 MHz

最大功耗：60W

数据波频率范围：2400 MHz~2500 MHz

频带宽度：

Band：HF139MHz（797 MHz~936 MHz)

Band：AD134MHz（662 MHz~796 MHz）

Band：EJ97MHz（554MHz~651 MHz）

调制方式：FM

频率响应：65Hz-18KHz ±3dB

信噪比：100dB

失真度：0.9％

最大频偏：±45KHz

音频输出：XLR平衡输出  4dBV

6.3mm不平衡输出：-1.8dBV

RCA最大输出：-1.2dBV

主席/代表单元接口：防脱落9芯航空插头

RS-232控制接口：可连接智能中控及摄像跟踪系统

尺寸(mm):426(宽)×88(高) ×263(深)

重量(kg):约4.5

颜色：镍黑色

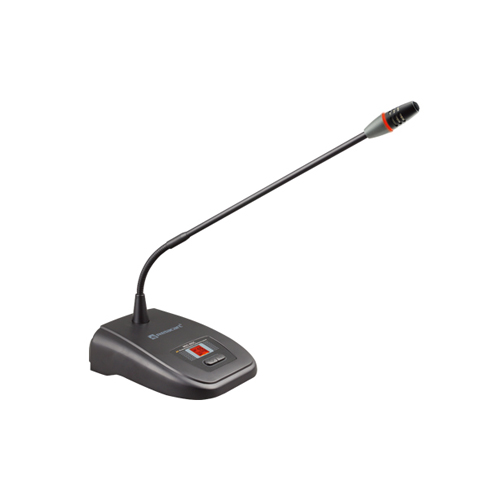

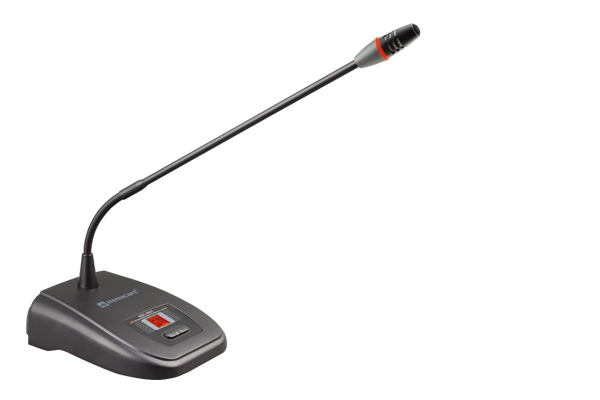

WDC-900C无线主席单元

产品特点：

•精致典雅的金属外型构造，符合人体工程学，极具现代气息。

•符合IEC60914标准。

•明亮的LCD液晶显示，可同时显示电池容量、发言模式、限时发言时间等工作状态。

•采用超心型电容麦克风，实现高品质声音拾取。

•超强的抗手机干扰能力。

•具有优先按键功能，可以关闭正在发言的代表单元。

•带有光环式工作指示灯。

•具备电池低电量提示指示灯。

•使用普通的AA电池，可保证长时间工作至少6小时。

•无线会议技术，可以轻松搭建一个临时系统，美观整洁，对安装场所没有任何影响。

音频载波频率范围：UHF554MHz~936 MHz

数据波频率范围：2400 MHz~2500 MHz

频带宽度：

Band：HF 139MHz（797 MHz~936 MHz)

Band：AD 134MHz（662 MHz~796 MHz）

Band：EJ 97MHz（554MHz~651 MHz）

功耗：500mW

RF输出功率：15mW

振荡方式：PLL相位锁定频率合成

频率响应：65Hz-18KHz ±3dB

谐波辐射：低于主波50dBm以上

最大偏移度：±45KHz

失真度：0.5％

传声器类型：电容式心型指向

咪杆长度：340mm/420mm(默认)/480mm

底座尺寸（mm）：127(宽) ×52(高) ×180(深)

电池供电：AA*2

重量：约1.1kg

颜色：镍黑色

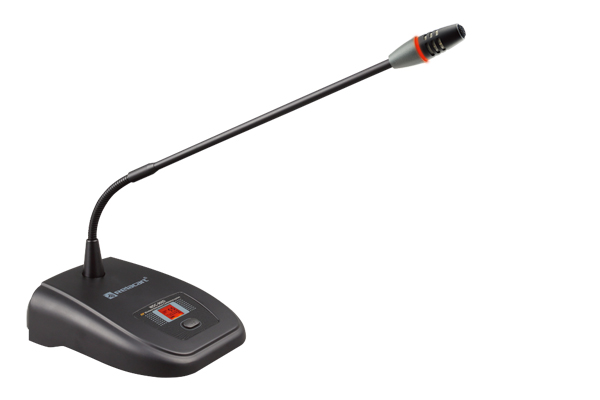

WDC-900D无线代表单元

产品特点：

•精致典雅的金属外型构造，符合人体工程学，极具现代气息。

•符合IEC60914标准。

•明亮的LCD液晶显示，可同时显示电池容量、发言模式、限时发言时间等工作状态。

•采用超指向电容麦克风，实现高品质声音拾取。

•超强的抗手机干扰能力。

•具有申请发言功能。

•带有光环式工作指示灯。

•具备电池低电量提示指示灯。

•使用普通的AA电池，可保证长时间工作至少6小时。

•无线会议技术，可以轻松搭建一个临时系统，美观整洁，对安装场所没有任何影响。

音频载波频率范围：UHF554MHz~936 MHz

数据波频率范围：2400 MHz~2500 MHz

频带宽度：

Band：HF 139MHz（797 MHz~936 MHz)

Band：AD 134MHz（662 MHz~796 MHz）

Band：EJ 97MHz（554MHz~651 MHz）

功耗：500mW

RF输出功率：15mW

频率响应：65Hz-18KHz  ±3dB

振荡方式：PLL相位锁定频率合成

谐波辐射：低于主波50dBm以上

最大偏移度：±45KHz

失真度：0.5％

传声器类型：电容式心型指向

咪杆长度：340mm/420mm(默认)/480mm

底座尺寸（mm）：127(宽) ×52(高) ×180(深)

电池供电：AA*2

重量：约1.1kg

颜色：镍黑色

VTS-1000 自动视频跟踪系统

产品说明：

VTS-1000视频跟踪主机可与力卡任何一款带视像功能的会议系统配合使用，实现视频跟踪功能。当与会代表开启话筒时，摄像机会自动跟踪到发言者所在的位置，连接视频显示设备可将摄像显示出来。独有画面静止功能，可以实现完美的摄像机自动跟踪功能。

VTS-1000自动视频跟踪系统

机型：视频主机

工作电源：AC 100~240V, 0.5A, 50/60Hz

功耗：25W

球机容量：3台

视频输出电平：BNC 1.08V P-P

视频输出阻抗：75Ω

视频带宽（-3db）：30MHz

直流输出：0V

颜色：黑

安装：适用19英寸标准机架

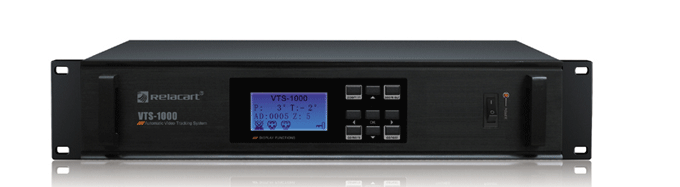

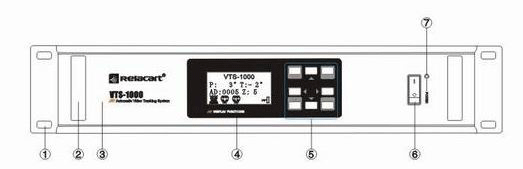

VTS-1000面板功能

①机框安装孔

②便携拉手

③金属面板

④液晶显示屏

⑤菜单控制按键

⑥电源开关

⑦电源指示灯

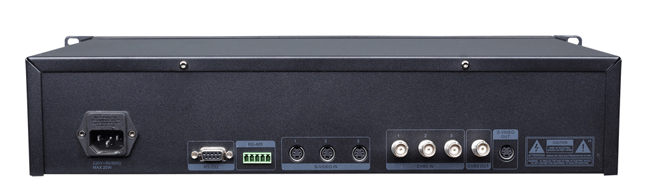

①电源输入插座：标准IEC插座（带保险丝），能适应操作在90V/240V/  50/60Hz     20W交流电源

②RS-232接口：可连接到可配视自动视频跟踪的会议系统。

③RS-485接口：可连接到摄像头

④S-VIDEO IN 视频输入端口：可连接摄像头，并控制多达3个摄像头进行摄像跟踪（或可选择CVBS IN输入端口）

⑤CVBS IN 视频输入端口：可连接摄像头，并控制多达3个摄像头进行摄像跟踪

⑥CVBS OUT 视频输出端口：可连接投影机

⑦S-VIDEO OUT视频输出端口：可连接投影机

·不需要任何附加设备，通过中央控制主机菜单可直接设置视频跟踪

·可同时操控3台摄像机

·图像始终跟踪最后打开的单元

·单一话筒开闭时，自动跟踪前一个单元

·全部话筒开闭时，自动返回预设全景

·协议共享，兼容所有现时流行的摄像机类型

·单元的位置互相调换时，通过自动编号可自动修正跟踪单元的视像，始终保持正确的跟踪位置
