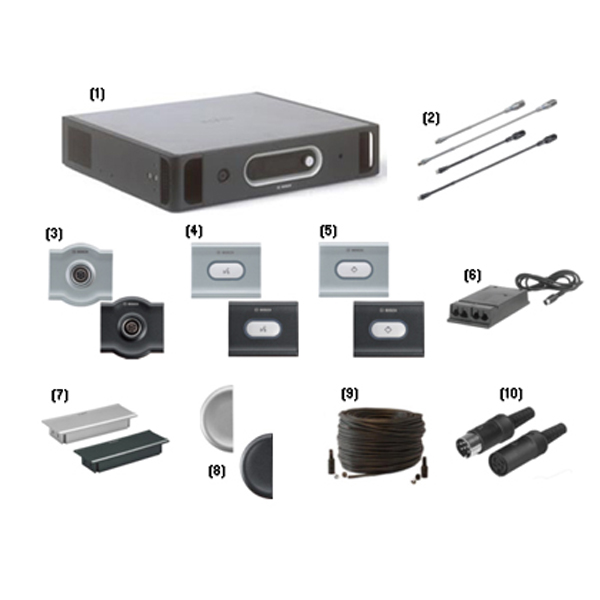

（1）BOSCH DCN-CCUB2基本型中央控制器

用于新一代 DCN 基本系统的经济实惠的解决方案

最多 245 个有线馈送装置

用于配置和控制计算机的以太网连接

• 用于新一代 DCN 有线系统

• 基本话筒管理功能

• 四种话筒工作模式：

– 打开：话筒按钮控制发言请求（自动）

– 覆盖：话筒按钮覆盖已开启的话筒 (FIFO)

– 语音：语音激活话筒

– 按下讲话（按住按钮发言）

• 打开话筒的数量为 1 至 4 个

• 可通过显示屏和单个旋/按钮对 CCU 和系统进行配置

• 用于代表大会投票程序的基本投票控制。 代表可以登记“出

席”、“赞成”、“反对”和“弃权”。 Concentus 主席机可以

启动、停止和暂停投票表决。 表决结果可以显示在大厅显

示屏和代表机的 LCD 屏上

• 用于激活投票表决音的寻呼功能。 通过提示音，主席提示

即将开始新一轮的投票表决

• 同声传译功能，附带 31 个语言通道以及 1 个会场语言通道

• 向 DCN 有线通道选择器分配多达 31 个语言通道以及 1 个

会场语言通道

• 基本对讲功能，可以与操作人员和主席进行通话（都可以通

过译员台呼叫）

• 独立自动摄像机控制

• 使用 PC 控制软件或遥控器增强会议控制能力

• 可调节音频输入的灵敏度

• 可调节音频输出的级别

• 音频插入功能，用于连接外部音频处理设备或电话耦合器

• 安装人员可为 CCU 分配唯一的名称以便识别

• 通过 VU 计量表读数来监控音频输入和音频输出。 可以使用耳机来监控音频

• 适用于桌面或机架安装的 19 英寸 (2U) 机箱

• 方便携带的提手

控件和指示灯

前面

• 电源开关

• 2 x 16 字符的 LCD 显示屏，用于显示状态和配置

• 旋钮，用于浏览菜单

背面

• 三个红色 LED 过载指示灯，用于指示 DCN 网络输出

• 绿色和黄色 LED 指示灯，用于指示以太网活动

互连

前面

• 一个 3.5 毫米（0.14 英寸）立体声耳机插孔

背面

• 内置保险丝的欧式电源插座• 三个 DCN 电源插座，包括用于连接装置的锁定设施

• 两个立体声莲花插非均衡音频线路输入

• 一个 3 针 XLR 平衡式音频线路输出

• 两个立体声莲花插非均衡音频线路输出

• 一个以太网连接，用于控制 PC 或开放式接口

• 一个 RS‑232 串行数据连接器，用于控制摄像机电气

电源电压 100‑240 Vac 50‑60 Hz

功耗 295 W

DCN 系统电源 40 Vdc，每个 DCN 插孔最高 85 W

总功率 255 W

RS‑232 连接 1 个九针 Sub‑D 插座

频率响应 30 Hz – 20 kHz（-3 dB，额定电平）

额定电平时的 THD < 0.5 %

串扰衰减 > 85 dB，1 kHz

动态范围 > 90 dB

信噪比 > 87 dBA

音频输入

莲花插额定输入 -24 dBV (+/- 6 dB)

莲花插最大输入 +0 dBV

音频输出

XLR 额定输出 -12 dBV (+6 / -24 dB)

XLR 最大输出 +12 dBV

莲花插额定输出 -24 dBV (+6 / -24 dB)

莲花插最大输出 +0 dBV

机械

安装 桌面安装或安装在 19 英寸机柜中

尺寸（高 x 宽 x 厚）  桌面安装，含支脚 92 x 440 x 400 毫米

（3.6 x 17.3 x 15.7 英寸）

19 英寸机柜安装，含支架 88 x 483 x 400 毫米（3.5 x 19 x 15.7 英寸）

支架前面 40 毫米（1.6 英寸）

支架后面 360 毫米（14.2 英寸）

重量 7.9 千克（17.5 磅）

颜色 碳黑色 (PH 10736) 和银白色

(2)BOSCH DCN-MICL-DCN长话筒,黑色

话筒柄灵活可调的单指向性话筒

内置防喷和防风罩

安装  插入并固定在讨论装置、Concentus 装置、嵌入式安装的话筒连接面板和译员台上

长度

DCN‑MICS / DCN‑MICS‑D  310 毫米（12.2 英寸）

DCN‑MICL / DCN‑MICL‑D  480 毫米（18.9 英寸）

重量

DCN‑MICS / DCN‑MICS‑D  100 克（0.22 磅）

DCN‑MICL / DCN‑MICL‑D  115 克（0.25 磅）

顶部颜色

DCN‑MICS / DCN‑MICL  银白色 (RAL 9022)

DCN‑MICS‑D / DCN‑MICL‑D  深色（石墨灰）

(3)BOSCH DCN-FMIC-DCN话筒连接面板,黑色

话筒连接面板用于将DCN‑MICS和DCN‑MICL可插拔话筒连接至双代表机接口 (DCN-DDI) 的其中一个音频输入插孔。话筒连接面板还有一个输出插孔，用于控制通道选择器的输出级别。 也就是说，当话筒处于激活状态时，通道选择器的输出音量将会降低以防产生啸叫。

互连组件

• 2 米（78.7 英寸），带八针 262° 电缆 DIN 插头

• 用于控制通道选择器输出音量降低的连接器（AMP173977-2插孔）

机械指标

安装卡在厚度为 2 毫米的金属板上，或与 DCN-FCOUP 接头和 DCN-FEC 端帽配合使用以安装在任何表面上。

尺寸（高x宽x深）40x50x50 毫米（1.57 x 1.97 x 1.97 英寸）。

重量 10 克（0.02 磅）

颜色 DCN‑FMIC 银白色 (RAL 9022)  DCN‑FMIC‑D 深色（石墨灰）

(4)BOSCH DCN-FMICB-DCN话筒控制面板,黑色

话筒控制面板经由其中一个 RJ11 控制输入接口连接至双代表机接口 (DCN-DDI)。

基本功能

• 一个话筒控制按钮

• 话筒按钮周围的三种颜色发光环可显示以下状态：

- 红色 - 话筒处于激活状态

- 红色闪烁* - 已到达发言时间的最后一分钟

- 绿色 - 代表已列入请求发言名单

- 绿色闪烁* - 代表排在请求发言名单中的第一位，即将成为下一位发言者

- 黄色闪烁* - 代表已列入笔记簿，无需操作人员干预即可控制其话筒（*仅在具有 PC 控制软件时才可使用。）

互连组件

• 两个 RJ11 连接器：一个用于连接至双代表机接口 (DCNDDI)，一个用于环路布线

机械指标

安装卡在厚度为 2 毫米的金属板上，或与 DCN-FCOUP 接头和 DCN-FEC 端帽配合使用以安装在任何表面上

尺寸（高x宽x深）40x50x50 毫米（1.57 x 1.97 x 1.97 英寸）

重量 200 克（0.44 磅）

颜色 DCN‑FMICB 银白色 (RAL 9022) DCN‑FMICB‑D 深色（石墨灰）

(5)BOSCH DCN-FPRIOB-DCN优先控制面板,黑色

优先面板连接至双代表机接口 (DCN-DDI) 的其中一个 RJ11 控制输入端口。

控件和指示灯

• 一个话筒控制按钮

• 话筒按钮周围的红色发光环用于指示优先级处于激活状态。互连组件

• 两个 RJ11 连接器，一个用于连接至 DCN-DDI 双代表机接口，一个用于环路布线

机械指标

安装卡在厚度为 2 毫米的金属板上，或与 DCN-FCOUP 接头和 DCN-FEC 端帽配合使用以安装在任何表面上

尺寸（高x宽x厚）40x50 x 50 毫米（1.57 x 1.97 x 1.97 英寸）

重量 200 克（0.44 磅）

颜色 DCN‑FPRIOB 银白色 (RAL 9022)  DCN‑FPRIOB‑D 深色（石墨灰）

(6)BOSCH DCN-DDI双代表机接口器(NG)

双代表模式，具有两个话筒以及两个投票和插卡面板

两路话筒/线路输入

输出至耳机或扬声器

多种安装选项

用于出席/退席登记• 当打开相应的输入时，扬声器输出将会关闭

• 该装置可以独立安放在桌面上、安装在墙上，或者精美地嵌入桌面或座椅的扶手内。

• 通过与话筒连接面板 (DCN-FMIC) 和话筒控制面板 (DCN-FMICB)配合使用，该装置可用于手持式话筒 (DCN-FHH)或可插拔话筒 (DCN-MICS, DCN-MICL)

• 此外，该装置还提供一个接口来连接 LBB 3555/00 对讲机。

控件和指示灯

• 每路输入三个开关，用于执行下列功能：

- 话筒或线路选择

- 非平衡式话筒输入，平衡式话筒/线路输入，或者带幻象电源选择的平衡式话筒输入

- 每个输入互连都可选择多种输入衰减：0、6、12 或18 dB +/- 3 dB 输入电平微调电位

• 遥控输入（开关）和输出 (LED)，与 DCN 话筒和控制面板相匹配

• 用于选择不同 DCN-DDI 模式的开关：

- 双代表

- 主席

- 双代表，一个话筒

- 双代表，静音扬声器

- 单代表

- 出席/退席

- 会场环境话筒

注解:要使用出席/退席模式，还必须具有 PC 控制软件。

互连组件

• 两个 RJ11 连接器，用于连接 DCN‑FMICB 话筒控制面板、DCN‑FPRIOB 优先面板、DCN-FV 投票面板以及DCN‑FVCRD 投票和插卡面板

• 一个 RJ11 连接器，用于连接 LBB 3555/00 对讲机

• 两路平衡式音频输入，用于连接线路 (0 dB) 或具有/没有幻象电源的话筒 (-60 dB) 信号源（2 个八针 262°DIN 插孔）

• 六针圆形连接器，用于环路系统布线

• 2 米（78.7 英寸）电缆，端部带模制六针圆形连接器

• 提供两个 3.5 毫米（0.14 英寸）立体声插孔，用于连接耳机或扬声器面板 (DCN‑FLSP)。

技术规格

机械

安装墙面上、桌面或座椅下方、扶手内或电缆导管内

尺寸（高x宽x深） （不包括电缆）35x100x170毫米（1.4x3.9x6.7 英寸）

重量 500 克（1.10 磅）

颜色 碳黑色 (PH 10736)

(7)BOSCH DCN-FCOUP嵌入式面板安装块

时尚设计（IF 大奖）

50 毫米或 100 毫米宽度

安装  卡在厚度为 2 毫米的金属板上，或与 DCN-FCOUP 接头和 DCN-FEC 端帽配合使用以安装在任何表面上

尺寸（高 x 宽）

DCN-FBP(‑D)  40 x 100 毫米（1.57 x 3.94 英寸）

DCN-FBPS(‑D)  40 x 50 毫米（1.57 x 1.97 英寸）

重量

DCN‑FBP(‑D)  17 克（0.04 磅）

DCN‑FBPS(‑D)  9 克（0.02 磅）

颜色

DCN‑FBP，DCN‑FBPS  银白色 (RAL 9022)

DCN‑FBP‑D DCN‑FBPS‑D  深色（石墨灰）

(8)BOSCH DCN-FEC-D嵌入式面板装饰帽黑色

时尚设计（IF 大奖）

安装  卡入 DCN-FCOUP 接头中

尺寸（高 x 宽）  40 x 20 毫米（1.57 x 0.79 英寸）

重量  2 克（0.004 磅）

颜色 DCN‑FEC  银白色 (RAL 9022) DCN‑FEC‑D  深色（石墨灰）

(9)BOSCH LBB4116/00100 公尺 DCN 安装电缆

LBB 4116/00 是一卷长度为 100 米（328 英尺）的电缆，与 DCN 延长电缆部件相同，但不带连接器。

尺寸（直径） 6 毫米（0.24 英寸）

材质 PVC

颜色 灰色

(10)BOSCH LBB4119/00  DCN接头

该套 DCN 连接器包括 25 个凹型和 25 个凸型连接器，用于与 100 米（328 英尺）DCN 安装电缆 LBB 4116/00 配合使用。
