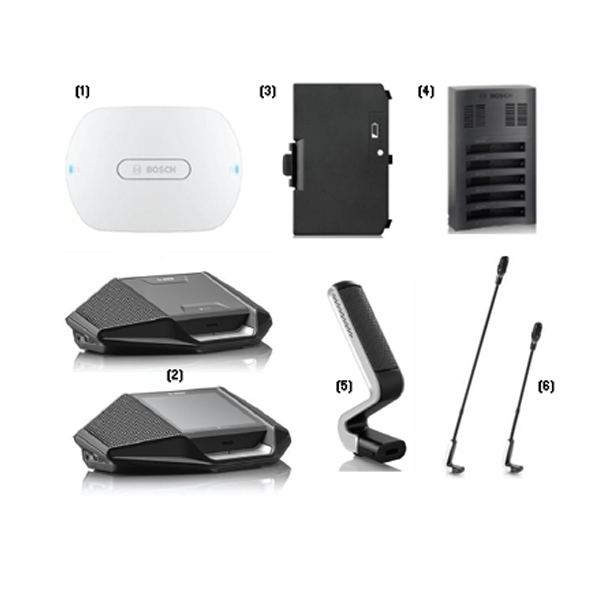

(1)BOSCH DCNM-WAP DICENTIS  无线接入点

独立使用，无需中央控制单元

基于符合IEEE 802.11n 的标准WiFi

用于安全通信的WPA2 加密

2.4 GHz 和5 GHz 频段之间的无缝频率切换

通过电源适配器、以太网供电或DCN multimedia 系统

网络电缆供电

无线接入点 (DCNM-WAP)是DICENTIS 无线会议系统的中央设备。它通过安全的无线WPA2 通信来链接无线设备（DCNM-WD 和DCNM-WDE）。只需一个带内置Web 界面的DCNM-WAP 即可设置、配置和控制DICENTIS 无线会议系统。

无线接入点的精美设计使其能够通过附带的通用安装支架安放在墙面、天花板或三角落地支架上，而不易被人察觉。

基本功能

易于使用

• 真正的无线化，无需额外WiFi 路由器即可控制平板电脑。

• 简单直观的Web 界面，用于设置、配置、控制和许可系统。

• 对摄像机控制的本机支持。

• 范围测试功能，可确保所有无线设备处于范围内，与选定的WiFi 频率无关。

• 使用API 进行远程连接来控制话筒和第三方摄像机系统。

零干扰

• 无缝自动无线频率通道切换。

• 在2.4 GHz 和5 GHz（UNII1、2（已扩展）和3）（无许可限制）频段操作。

• 丢包隐藏，可掩蔽数据包丢失或丢弃所产生的效应。

标准WiFi

• IT 基础设施的可见度。

• 与其他WiFi 网络共存。

系统摄像机

• 用于提供会议进程的清晰的可视化概览。

• 直接支持将最多6 个带SDI 连接的HD Conference Dome连接到系统。

常规

• 通过电源适配器、以太网供电(PoE)或DCN multimedia系统网络电缆供电。

• 无线覆盖区域通常为30 米x30 米。

• 通过许可对功能进行模块化扩展。

Web 界面

• DCNM-WAP 支持以下可通过Web 界面访问的软件功能（在使用平板电脑设备时，其中的一些功能不受支持）。

配置

• 用户管理，可创建多个具有对功能的用户特定访问权的用户。

• 线路输入/输出和路由设置。

• 5 频段参数均衡器。

• 摄像机控制和HD-SDI 切换台配置。

• 无线网络SSID 和WPA2 设置。

• 有线网络主机名设置（基于Bonjour 的DHCP 和零配置协议，不支持固定IP 地址）。

• 上载显示在DCNM-WDE 扩展无线设备中的自定义徽标。

• GUI 语言设置。

• 工厂默认值。

• 使用标准WPS 协议的设备订阅。

• 席位指定，包括主席的优先设置（最多15 台无线设备可优先）。

• 双代表设置（每个DCNM‑WD/WDE 需要DCNM‑LSDU）。摄像机预置位席位分配（每个DCNM‑WAP 需要一个DCNM‑LCC）。

• 日期和时间设置。通过互联网上的或由本地DHCP 服务器提供的ntp 服务器自动同步日期和时间。

• 所有设备和使用无线网络的DCNM-WAP 的固件升级（在使用平板电脑上的Web 界面时不受支持）。

• 许可证激活（在使用平板电脑上的Web 界面时不受支持）。

• 带导出功能的日志记录（在使用平板电脑上的Web 界面时不支持导出）。

准备

• 讨论模式设置、打开、覆盖、语音或即按即讲。

• 最多可打开10 个话筒。

• 与会者姓名。

• 使用NFC 标签标识与会者（每个席位均需要DCNMLSID）。

• 已分配席位或任何席位上的标识。

• 范围测试，可确保进行通道切换时的设备覆盖。

管理和监控

• 在等待和/或发言列表中添加/删除与会者/席位。

• 从等待列表转移到发言者列表。

• 监控每个席位的电池使用寿命和信号强度。

• 关闭所有无线设备。

• 利用主题、选项组和结果演示来控制表决。

通用Web 界面

• 系统信息。

• 支持多种语言。

控件和指示灯

• 前端的2 个3LED 指示灯，显示无线接入点/系统的状态。

• 均衡器控制。

• 第三方控制、API 和表决。

互连

• 1 个以太网/PoE/DCN multimedia 插座。

• 1 个直流电源适配器输入插座。

• 2 个6.3 毫米插孔，用于音频线路输入和输出外部系统连接。

外部系统连接

提供用来连接外部系统设备的其他设备。这些设备包括：

• 一个应用程序编程Web 界面，用于控制外部设备，例如视频摄像机（通过SDI 控制矩阵）、视频显示屏。

• 一个音频线路（均衡）输出，用于连接到扩声系统、音频混合器或用于所有口头会议记录的音频登记的语音记录系统。

• 一个音频线路（均衡）输入，用于连接音频源。

• 一个电话耦合器，用于连接到远程与会者或会议系统。

• 插入外部声音处理设备，例如无线设备扬声器的音频路径中的附加图示均衡器。

技术规格

电气规格

电源电压 (PSU) 100‑240 Vac 50‑60 Hz 输入，48 Vdc 输出

PoE 802.3af，802.3at - 类型1 模式A（端跨），模式B（中跨）

DCNM 系统电源48 Vdc

功耗 10 W

频率响应 80 Hz – 20 kHz

额定电平时的THD <0.1 %

动态范围 >98 dBA

信噪比 96 dBA

以太网 1000Base‑T IEEE 802.3ab

音频输入

插孔额定值 -18 dBV

插孔最大值 +18 dBV

音频输出

插孔额定值 -18 dBV

插孔最大值  +20 dBV

无线电

WIFI 标准 IEEE 802.11n

频率范围 2.4 GHz 和5 GHz（无ISM 许可限制）

机械规格

安装天花板、墙壁或三角落地支架（使用附带的支架）

尺寸（高x 宽x 厚），含支架

285 x 202 x 65 毫米（11.2 x 8.0 x 2.6 英寸）

重量：含支架 958 克（2.11 磅） 不含支架 725 克（1.60 磅）

颜色 浅灰色(RAL 000 7500)

环境规格

工作温度 5 ºC 至+45 ºC（41 ºF 至+113 ºF）

存储温度 -20 ºC 至+70 ºC（-4 ºF 至+158 ºF）

相对湿度 < 95 %，> 5 %

定购信息

DICENTIS 无线接入点

无线接入点，浅灰色。电源适配器和附带的通用安装支架。

定购号 DCNM-WAP

硬件附件

DICENTIS 无线设备

DICENTIS 无线设备.可插拔话筒和电池组，要单独订购。

定购号 DCNM-WD

(2)BOSCH DCNM-WD/WDE  DICENTIS 无线讨论单元

4.3 英寸电容式触摸屏和用于识别用户的内置NFC 读取器用来在触摸屏上显示个性化的自定义徽标的选项

可拆卸电池组，方便更换和充电

可使用Web 界面配置为与会人员、双用或主席 无线设备

可利用软件模块扩展功能，无需修改硬件

利用DICENTIS 无线会议系统的设计别致的无线设备(DCNM-WD 和DCNM-WDE)，与会者可以在会议期间发言，登机请求发言并倾听发言人的发言。

可通过无线接入点 (DCNM-WAP)的Web 界面可轻松将这两个设备配置为单用、双用或主席 无线设备。

借助4.3 英寸电容式触摸屏和用于识别用户的近场通信(NFC)读取器，DCNM-WDE 扩展无线设备提高了会议的效率。

基本功能

常规

• 无线设备连接到DCNM-WAP。

• 可通过Web 界面配置单代表、双用或主席。

• 音频静音按钮。

• 在2.4 GHz 和5 GHz（UNII1、2（已扩展）和3）（无许可限制）频段操作。

DCNM‑WD

• 用于基本讨论。

DCNM‑WDE

支持扩展讨论的扩展无线设备具有：

• 4.3 英寸电容式触摸屏，可显示：

– 自定义徽标。

– 以原始字符显示的多用户界面语言。

– 发言者列表。

– 请求列表。

• 内置近场通信(NFC)无触点标签读取器。

• 仅使用软件模块实现的其他功能：

– 识别功能。

– 表决。

– 摄像机控制。

语音清晰度

• 任何时候都能确保获得最高的语音清晰度。

• 无线设备连接到DCNM-WAP。

• 由于其极高信噪比和智能频率选择，无线设备可产生卓越的声音效果。

• 可同时激活扬声器和话筒来获得面对面的会议体验。为了防止产生声学反馈，内置了一个反馈抑制器。

零干扰

• 基于标准WiFi。

• 无缝自动频率通道切换。

• WiFi 覆盖区域范围测试。

• 丢包隐藏。

安全性

• DICENTIS 无线会议系统和无线设备具有使用WPA2 的安全连接，可防止窃听和未经授权的访问。

• 加密功能可确保系统中的信息保持机密性。

话筒

• 提供了用于连接可插拔话筒（DCNM‑HDMIC、DCNM‑MICS 或DCNM‑MICL，全部需要单独订购）的插座。

耳机和扬声器

• 无线设备还提供两路耳机连接和控件（左侧和右侧），即使背景声音非常嘈杂，也能听清他人发言。

电池维护

• 可充电电池组 (DCNM-WLIION)。

• 只需几秒的时间，即可卸下和替换这些锂电池组，为日常充电操作提供了灵活性。

• 通过Web 界面控制实现的智能电池管理（电池状态和使用计数时间）。

控件和指示灯

• 顶部：

– 4.3 英寸电容式触摸显示屏（仅限DCNM-WDE）。

– 带红色或绿色指示灯的话筒：

- 红色表示话筒已激活。

- 绿色表示已接受请求发言。

– 设备上的LED 指示灯显示：

- 话筒打开状态- 红色。

- 可发言 -白色。

- 优先 -白色（仅主席）。

- 请求发言 - 绿色。

• 左侧和右侧

– 耳机音量旋钮。

• 背面：

– 黄色 - 超出范围无线接入点 LED 指示灯。

– 红色 - 电池电量不足LED 指示灯。

• 底部：

– 隐藏式“De‑init”开关，用于断开已连接的无线设备与无线接入点 (DCNM-WAP)的连接。

互连

• 用于可插拔话筒的插座。

• 两个3.5 毫米（0.14 英寸）耳机插孔，立体声插孔类型。

数量   组件

1      DCNM-WD 或DCNM-WDE 无线设备

技术规格

电气规格

电源电压（电池组） 7.5 Vdc

功耗 4 W

工作时间DCNM-WD > 24 小时（20%发言，80%聆听）

工作时间DCNM-WDE > 20 小时（20%发言，80%聆听）

频率响应 100 Hz - 20 kHz（-3 dB，额定电平）

额定电平时的THD < 0.1 %

动态范围 > 90 dB

信噪比 > 90 dB

耳机负载阻抗 > 32 ohm <1k ohm

耳机输出功率 15 mW

无线电

WIFI 标准IEEE 802.11n

频率范围 2.4 GHz 和5 GHz（无ISM 许可限制）

音频输入

额定话筒输入 80 dB SPL，符合IEC60914

话筒最大输入 110 dB SPL，符合IEC60914

音频输出

扬声器额定输出 72 dB SPL，0.5 米

扬声器最大输出 80 dB SPL

耳机额定输出 0 dBV

耳机最大输出 3 dBV

常规

屏幕大小（仅限DCNM-WDE） 4.3 英寸

屏幕类型（仅限DCNM-WDE） 电容式多点触摸

支持的无触点NFC 标签（仅限DCNM-WDE）  符合以下标准：ISO/IEC14443 类型A（从106 kbps 到848 kbps。MIFARE 106kbps）。

机械规格

安装 桌面安装

尺寸（高x 宽x 厚），不含话筒 259 x 139 x 72 毫米（10.2 x 5.5 x 2.8 英寸）

重量：

DCNM-WD 590 克（1.30 磅）

DCNM-WD + 电池组 1051 克（2.32 磅）

DCNM-WDE  670 克（1.47 磅）

DCNM-WDE + 电池组 1131 克（2.49 磅）

颜色（顶部和基座） 经典黑色(RAL 9017)

环境规格

工作温度 5 ºC 至+45 ºC（41 ºF 至+113 ºF）

存储温度 -20 ºC 至+70 ºC（-4 ºF 至+158 ºF）

相对湿度 < 95 %，> 5%

定购信息

DICENTIS 无线设备

DICENTIS 无线设备.可插拔话筒和电池组，要单独订购。

定购号 DCNM-WD

DICENTIS 扩展无线设备

DICENTIS 扩展无线设备，带有4.3 英寸触摸屏，NFC 识别读取器。可插拔话筒和电池组，要单独订购。

定购号 DCNM-WDE

(3)BOSCH DCNM-WLIION 电池，用于 DICENTIS 无线讨论单元

完全充电后一般情况下可持续使用24 小时

完全充电不需要3 个小时即可完成

锂电技术

内置微型处理器控制充电周期

超长寿命和持久稳定的充电性能

此可充电电池组 (DCNM-WLIION)是DICENTIS 无线会议系统中的无线设备的电源（DCNM-WD 和DCNM-WDE）。电池组是高容量锂电类型，完全充电后可支持长达24 个小时(DCNM-WD)和20 个小时(DCNM-WDE)的使用。电池组从电量耗尽到完全充满电只需要三个小时（使用充电器(DCNM-WCH05)充电）。

与其他可充电电池组类型相比，锂电池不会出现充电性能下降的问题。这为充电安排提供了灵活性。

该“智能”电池组内置了微型处理器，以控制充电电流和防止过载。

基本功能

控件和指示灯

• 5 个充电电量LED 指示灯。

• 电池电量和LED 测试按钮。

互连

• 电源/充电连接器。

电气规格

额定输出电压 7.5 VDC

容量 12800 mAh

机械规格

尺寸（高x 宽x 厚） 99.9 x 136.5 x 22 毫米（3.93 x 5.37 x 0.87 英寸）

重量 1774 克（3.9 磅）

颜色 碳黑色

环境规格

工作温度 5 ºC 至+45 ºC（41 ºF 至+113 ºF）

建议存储温度 -5 ºC 至+35 ºC（-23 ºF 至+95 ºF）

相对湿度 <75 %，>5 %

定购信息

DICENTIS 电池组

无线设备的电池组（DCNM-WD 和DCNM-WDE），锂电，7.5 Vdc，12800 mAh，颜色：碳黑色。

定购号 DCNM-WLIION

（4）BOSCH DCNM-WCH05 DICENTIS 系统充电箱, 5个充电槽

可同时为最多5 个电池组充电

单独的电池组充电电量指示灯

从电量耗尽到充满电无需3 个小时即可完成

自动量程电源，100–240 Vac

环路主电源连接器

此充电器 (DCNM-WCH05)可同时为最多5 个电池组(DCNM-WLIION)充电。每个电池组的充电状态通过单个充电电量LED 指示灯显示。电池组在完全充满电后可留在充电器中。这不会影响电池组的充电电量和使用寿命。

充电器不仅适合在墙上安装使用，也适合桌面安装使用。环路主电源插座允许以串行方式连接最大数量的充电器，以便从同一主电源插座中共享电源：

• 对于100‑127 Vac，50‑60 Hertz 的区域，通过10A 的电源可以串行方式连接最多2 个充电器。

• 对于220‑240 Vac，50‑60 Hertz 的区域，通过10A 的电源可以串行方式连接最多5 个充电器。

基本功能

控件和指示灯

• 5 个单独的电池组充电电量LED 指示灯。

• 主电源开/关LED 指示灯。

互连

• 主电源插座。

• 环路主电源插座。

• 电池组充电连接器。

电气规格

电源电压 100-240 Vac +/- 10 %50/60 Hz

最大功耗 300 W

机械规格

尺寸（高x 宽x 厚） 340 x 195 x 82 毫米（13.4 x 7.6 x 3.2 英寸）

重量（不含电池） 1.8 千克（3.97 磅）

颜色 经典黑色(RAL 9017)

环境规格

工作温度 5 ºC 至+45 ºC（41 ºF 至+113 ºF）

存储温度 -20 ºC 至+70 ºC（-4 ºF 至+158 ºF）

相对湿度 < 95 %，> 5 %

定购信息

适用于5 块电池的DICENTIS 充电器

用于为最多5 个电池组 (DCNM-WLIION)充电的充电器。经典黑色：RAL 9017。

定购号 DCNM-WCH05

（5）BOSCH DCNM-HDMIC 全向阵列式话筒

方便用户的分离式话筒

强指向性响应

对手机干扰的敏感度较低

超低噪音

自由移动

创新的强指向性话筒造型时尚，采用人机工程学设计，使用户能够无障碍环视会议室。 强指向性话筒包含两个精确定位的话筒头，实现强指向性响应，即使在嘈杂的条件下，讲话距离也能比平常更远。 话筒噪音低，对手机干扰的敏感度低。

基本功能

控件和指示灯

• 红灯或绿灯。 红灯表示话筒启用，绿灯表示接受发言请求。

互连

• 用于插入和固定话筒的连接器。

数量组件

1   DCNM‑HDMIC DCN 多媒体网络会议强指向性话筒

技术规格

电气规格

带宽 100 Hz – 15 kHz，符合IEC 60914

动态范围 > 96 dB

额定输入 80 dB SPL

最大输入 110 dB SPL

等效噪音 12 dB SPL

机械规格

安装插入并固定到 DCNmultimedia 设备中。

尺寸（高 x 宽 x 厚） 108 x 21.5 x 60 毫米（4.25 X 0.85 x 2.36 英寸）

重量 0.035 千克（0.077 磅）

颜色 经典黑色 RAL 9017珍珠浅灰色 RAL 9022

环境规格

工作温度 0 ºC 至 +45 ºC（32 ºF 至 +113 ºF）

存储温度 -20 ºC 至 +70 ºC（-4 ºF 至 +158 ºF）

相对湿度 < 95 %，> 5%

定购信息

DCN 多媒体网络会议强指向性话筒

DCN multimedia 强指向性话筒适用于 DCN multimedia设备。

定购号 DCNM-HDMIC

（6）BOSCH DCNM-MICL 强指向性鹅颈话筒

话筒柄灵活可调的单指向性话筒

内置防喷和防风罩

对手机干扰的敏感度较低

对于声学上具有挑战的房间

对于人员需要站立讲话的场合

创新、造型时尚且采用人体工程学设计的话筒具有可调节话筒柄，可简单地直接插入 DCN multimedia 设备。 话筒具有单指向性响应特性，即使在嘈杂条件下或声学上具有挑战的房间内也能获得性能，对手机干扰的敏感度低。该款手柄式话筒提供两种长度，以期达到效果。

基本功能

控件和指示灯

• 红灯或绿灯。 红灯表示话筒启用，绿灯表示接受发言请求。

互连

• 用于插入和固定话筒的连接器。

数量   组件

1 DCNM‑MICS DCN multimedia 短柄话筒或

DCNM‑MICL DCN multimedia 长柄话筒

技术规格

电气

带宽 125 Hz – 15 kHz，符合IEC 60914

动态范围 >100 dB

额定输入 85 dB SPL

最大输入 115 dB SPL

等效噪音 15 dB SPL

机械

安装插入和拧紧到 DCNM‑MMD

长度

DCNM‑MICS（不带连接器） 310 毫米（12.21 英寸）

DCNM‑MICL（不带连接器） 480 毫米（19.90 英寸）

连接器77.15 x 60.47 毫米（3.40 x 2.38 英寸）

重量

DCNM‑MICS 90 克（0.20 磅）

DCNM‑MICL 108 克（0.24 磅）

颜色

DCNM‑MICS / DCNM‑MICL 经典黑色 RAL 9017珍珠浅灰色 RAL 9022

环境规格

工作温度 0 ºC 至 +45 ºC（32 ºF 至 +113 ºF）

存储温度 -20 ºC 至 +70 ºC（-4 ºF 至 +158 ºF）

相对湿度 < 95 %，> 5%

定购信息

DCN multimedia 短柄话筒

DCN multimedia 短柄话筒，适用于 DCN multimedia 多媒体设备。

定购号 DCNM-MICS

DCN multimedia 长柄话筒

DCN multimedia 长柄话筒，适用于 DCN multimedia 多媒体设备。

定购号 DCNM-MICL
